تفاصيل المنتج:
|
| الشغل: | مجلس الأثاث | أقصى حجم للمادة: | L3000mm * H800mm * D50mm |
|---|---|---|---|
| نوع الطلاء: | مسحوق درجة حرارة منخفضة | السعة: | 40 م / ساعة |
| توريد مسحوق: | AC380 50 هرتز ， 150 كيلو واط | مزود الهواء: | 5 م 3 / دقيقة ， 6 كجم / سم 2 |
| ارتفاع التعليق: | 2700 مم | التطبيق: | طبقة مسحوق |
| الضمان: | سنة واحدة |

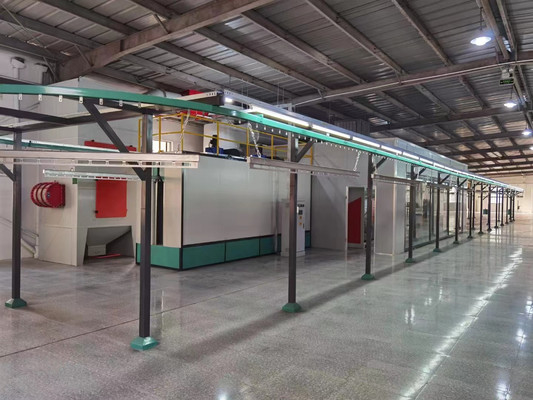

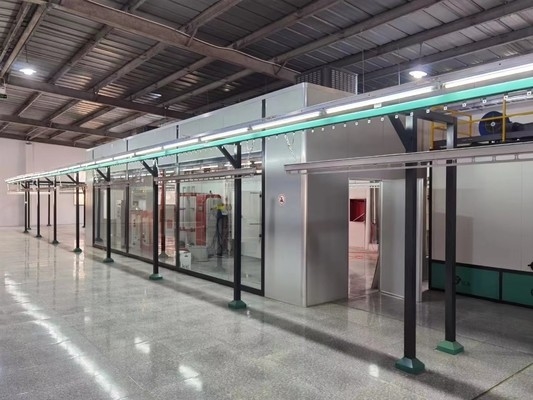

طلاء مسحوق أوتوماتيكي لألواح الخشبية الأثاث الخشبي MDF خط طلاء مسحوق
خط طلاء MDF لدينا تصميم معدات الرش الراقية ، والبحث والتطوير ، والمبيعات. منتجات الشركة تستخدم على نطاق واسع في صناعة الرش المعدن ، والأثاث وصناعة الرش الخشب ،والمنتجات الرئيسية لدعم صناعة الرشلديها مئات من حالات أجهزة الرش الآلي على نطاق واسع في مختلف الصناعات في جميع أنحاء البلاد.
تحكم الدوائر:
هذه المجموعة من المعدات تعتمد التحكم في واجهة الإنسان والآلة والتحكم في لوحة التحكم ، وتضع الحماية (الاضطراب الزائد ، وفقدان المرحلة ، التسرب) لخط الإنتاج الرش ، نظام التغذية والتصريف ،خط نقل، بندقية الرذاذ، فرن التجديف وأنظمة التحكم الأخرى.
يتم التحكم في نظام إمداد الهواء ونظام الصرف في غرفة الرش عن طريق تحويل التردد (أو ضبط صمام الهواء يدويًا).
ب: أنابيب الهواء المضغوط:
يتم تجهيز أنابيب الغاز بمقاييس الضغط وصمامات تحكم التدفق.
يجب تصفية أنابيب الهواء في منطقة الرش بدقة عن طريق إزالة الزيت، وإزالة المياه، وما إلى ذلك. يجب على الطرف A تزويد الطرف B بالغاز الضغط الهوائي المطلوب وتوفير الرش.
إذا كان الغاز المستقر المطلوب من قبل المعدات غير مستقر بعد تدفق الهواء إلى ورشة العمل بسبب خط الأنابيب الطويل، يتم تخزين خط أنابيب الهواء في ورشة العمل الطلاء
يجب أن يتم التعامل مع العلب من قبل الطرف أ..
ج: نظام إمداد الهواء ونظام العادم:
يتم تجهيز النظام بأكمله بنظام إمدادات الهواء ووظيفة ضبط حجم الهواء (المزايا: 1. توفير الطاقة وحماية البيئة 2. سهولة التشغيل)
غرفة الرش هو العادم المستقل، مجهزة لوظيفة ضبط حجم الهواء.
| مادة القطعة | الـ MDF |
| الحجم الأقصى لقطع العمل | L3000mm*H800mm*D50mm |
| مسحوق الطلاء | مسحوق منخفض الحرارة |
| السرعة | مجموعة سرعة خطية قابلة للتعديل V=1.2~ 2.0m / min |
| طول لوحة الرفع | 2.7-3m/ مجموعة |
| السعة | الحد الأقصى للقدرة الإنتاجية لكل ساعة من طلب المشروع: 40 متر مربع (يتم حساب القدرة الإنتاجية الفعلية وفقًا لحجم اللوحة) |
| التسخينالفرندرجة الحرارة | درجة حرارة الغرفة ~ 90 °C قابلة للتعديل |
| درجة حرارة الفرن |
نطاق قابل للتعديل 110 °C - 150 °C. نطاق فرق درجة الحرارة في غضون 10 درجات
|
| طريقة الرش |
أوتوماتيك + يدوي
|
| مصدر الطاقة | |
| الكهربائية | AC380 50 هرتز، 150 كيلوواط |
| الغاز الطبيعي | ... |
| مرنة الهواء | 5m3/min، 6kg/cm2،جفاف التجميد ومعالجة بالترشيح بالزيت والماء |
وصف التصميم:
1) موقع تركيب المعدات: L42 m * W8 m * H6 m
2) اسم قطعة العمل: لوحة باب خزانة الملابس، مكتب مكتب، وأثاث الأطفال
3) الحجم الأقصى والحد الأدنى للمنتج: الطول 3000mmx800mmx50mm
4) الإنتاج: نوبة واحدة 8 ساعات الطلب على إنتاج المشروع: 300 م2 قطع (قدرة الإنتاج الفعلية حسب حجم اللوحة)
5) ارتفاع الورشة: 7 أمتار
6) تدفق العملية الأساسية: الجزء العلوي → التسخين المسبق 1→ مسحوق الرذاذ الكهربائي التلقائي → الصق 1→ الصق 2→ الصق 3→ تبريد السلم → فحص الجودة → الجزء السفلي
1إعداد الجزء العلوي: يجب فتح الصفيحة بشكل صحيح فتح ثقوب معلقة ، متطابقة مع الخطاف الثانوي ، باستخدام المرافق الناقلة أو
-أحضر السيارة إلى منطقة الأجزاء العليا
2يتم تعليق قطعة العمل في لوحة شنق الإنترنت ؛
3. أدخل تلقائيًا فرن التسخين المسبق للصفحة ؛ (مع إعدادات درجة الحرارة والوقت)
4رذاذ مسحوق على ستة جوانب من غرفة مسحوق؛ (الجانب A / B هو وضع مسحوق اختيارية)
5. تحقق من تأثير الرش ومعدل مسحوق في منطقة الغبار ، وتعديل نظام التحكم في الغبار بشكل معقول.
6إدخال تلقائي في فرن الصق ؛ (مع ضبط درجة الحرارة والوقت) ؛
7. أدخل منطقة التبريد خطوة بخطوة الإفراج
8. تشغيل مفتوح مع خط التبريد الطبيعي إلى منطقة الجزء السفلي ؛
9قطعة العمل خارج الاتصال، الفحص، التعبئة والتغليف.
