تفاصيل المنتج:
|
| الشغل: | مجلس الأثاث | أقصى حجم للمادة: | L3000mm * H800mm * D50mm |
|---|---|---|---|
| نوع الطلاء: | مسحوق درجة حرارة منخفضة | سعة: | 40 م / ساعة |
| توريد مسحوق: | AC380 50 هرتز ， 150 كيلو واط | مزود الهواء: | 5 م 3 / دقيقة ， 6 كجم / سم 2 |
| ارتفاع التعليق: | 2700 مم | ||
| إبراز: | خط طلاء مسحوق أوتوماتيكي 40 م / ساعة,خط طلاء مسحوق أوتوماتيكي mdf |
||

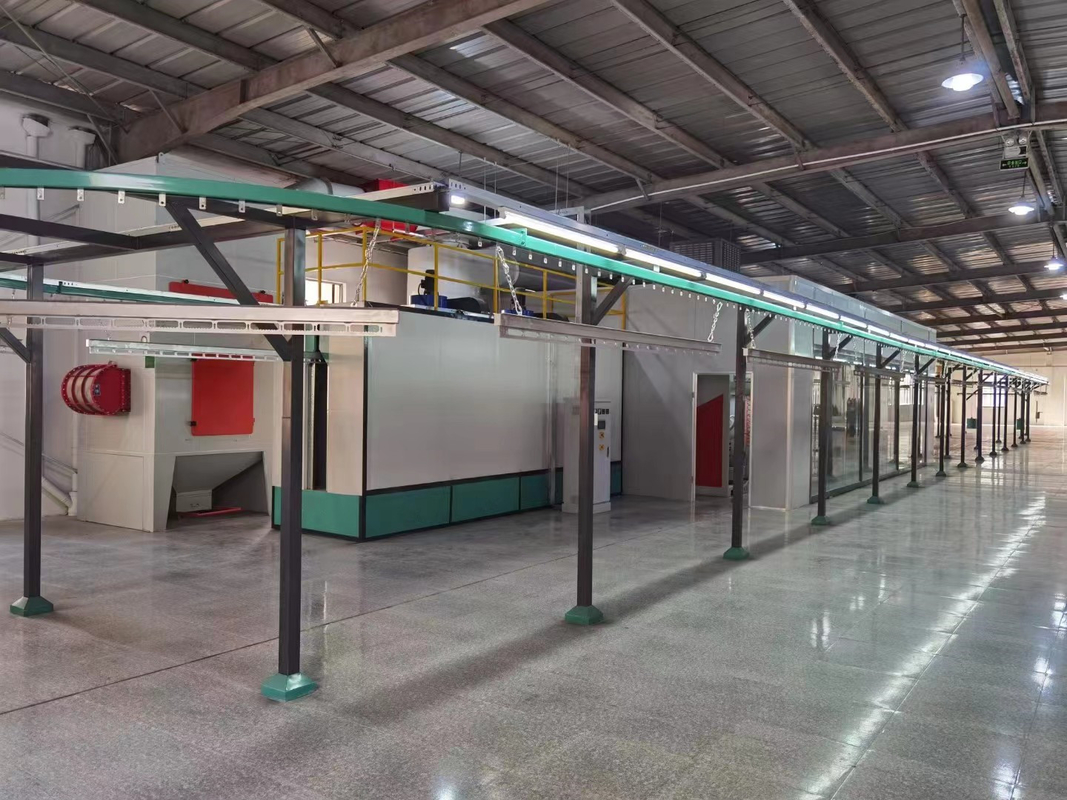

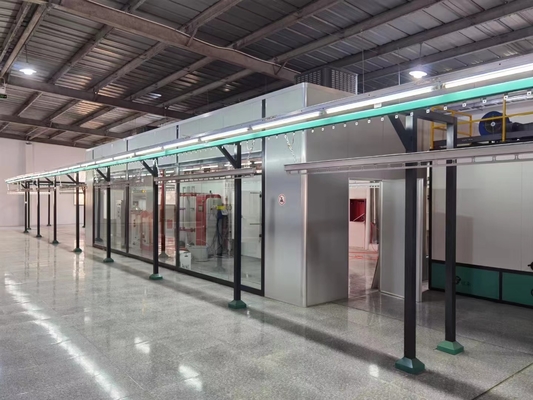

خط طلاء مسحوق الألواح الخشبية الأوتوماتيكي للأثاث الخشبي MDF
لدينا خط طلاء MDF تصميم معدات الرش الراقية والبحث والتطوير والمبيعات.تُستخدم منتجات الشركة على نطاق واسع في صناعة رش المعادن، وصناعة رش الأثاث والأخشاب، والمنتجات الرئيسية الداعمة لصناعة الرش.لديها المئات من صناديق معدات الرش الأوتوماتيكية واسعة النطاق في مختلف الصناعات في جميع أنحاء البلاد.
التحكم في الدائرة:
تعتمد هذه المجموعة من المعدات التحكم في واجهة الإنسان والآلة والتحكم في لوحة التحكم، وتضع الحماية (الحمل الزائد، فقدان الطور، التسرب) لخط إنتاج الرش، نظام الإمداد والعادم، خط النقل، مسدس الرش، فرن المعالجة وأنظمة التحكم الأخرى.
يتم التحكم في نظام إمداد الهواء والعادم لغرفة الرش عن طريق تحويل التردد (أو ضبط صمام الهواء يدويًا).
ب: أنابيب الهواء المضغوط:
تم تجهيز خطوط أنابيب الغاز بمقاييس الضغط وصمامات التحكم في التدفق.
يجب أن يتم ترشيح أنابيب الهواء في منطقة الرش بدقة عن طريق إزالة الزيت، وإزالة الماء، وما إلى ذلك. ويجب على الطرف "أ" أن يزود الطرف "ب" بغاز ضغط الهواء المطلوب ويوفر الرش
إذا كان الغاز المستقر الذي تتطلبه المعدات غير مستقر بعد توجيه تدفق الهواء إلى ورشة العمل بسبب خط الأنابيب الطويل، فسيتم عزل خط أنابيب الهواء في ورشة الطلاء مؤقتًا
يجب أن يتم التعامل مع العلب من قبل الطرف أ.
ج: نظام إمداد الهواء والعادم:
النظام بأكمله مجهز بنظام إمداد الهواء ووظيفة تعديل حجم الهواء.(المزايا: 1. توفير الطاقة وحماية البيئة 2. سهولة التشغيل)
غرفة الرش عبارة عن عادم مستقل، ومجهزة بوظيفة تعديل حجم الهواء.(المزايا: 1. توفير الطاقة وحماية البيئة 2. سهولة التشغيل)
| مادة الشغل | يمول |
| الحد الأقصى لحجم الشغل | الطول 3000 ملم * الارتفاع 800 ملم * العمق 50 ملم |
| مسحوق الطلاء | مسحوق ذو درجة حرارة منخفضة |
| سرعة | قابل للتعديل، نطاق السرعة الخطية V = 1.2 ~ 2.0 م / دقيقة |
| طول لوحة الرفع | 2.7-3 م/مجموعة |
| سعة | الحد الأقصى للطاقة الإنتاجية لكل ساعة أمر مشروع: 40㎡ (يتم حساب الطاقة الإنتاجية الفعلية وفقًا لحجم اللوحة) |
| التسخينفرندرجة حرارة | درجة حرارة الغرفة ~ 90 درجة مئوية قابلة للتعديل |
| تسخين درجة حرارة الفرن |
نطاق قابل للتعديل 110 درجة مئوية - 150 درجة مئوية.نطاق فرق درجة الحرارة في حدود 10 درجات
|
| طريقة الرش |
اتوماتيك + يدوي
|
| مصدر طاقة | |
| كهربائي | AC380 50 هرتز، 150 كيلو واط |
| غاز طبيعي | -- |
| الهواء مرن | 5 م 3 / دقيقة، 6 كجم / سم 2، مجفف بالتجميد ومعالج بترشيح الزيت والماء |
وصف التصميم:
1) موقع تركيب المعدات: الطول 42 م * العرض 8 م * الارتفاع 6 م

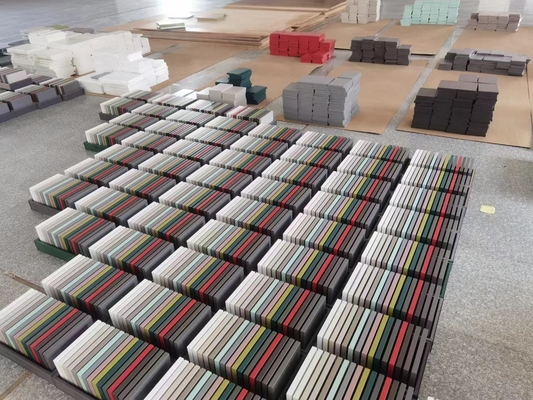

2) اسم قطعة العمل: لوحة باب خزانة الملابس، وسطح المكتب، وأثاث الأطفال
3) الحد الأقصى والأدنى لحجم المنتج: الطول 3000 مم × 800 مم × 50 مم
4) الإخراج: نوبة واحدة 8 ساعات طلب إخراج المشروع: 300 أجزاء (القدرة الإنتاجية الفعلية وفقًا لحجم اللوحة)
5) ارتفاع الورشة : 7 متر
6) تدفق العملية الأساسية: الجزء العلوي ← التسخين المسبق 1 ← مسحوق الرش الكهربائي الأوتوماتيكي ← المعالجة 1 ← المعالجة 2 ← المعالجة 3 ← تبريد السلم ← فحص الجودة ← الجزء السفلي
1. تحضير الجزء العلوي: يجب فتح فتحات التعليق بشكل صحيح، بحيث تتوافق مع الخطاف الثانوي، باستخدام المجاري المائية الناقلة أو
دوران السيارة إلى منطقة الأجزاء العلوية.
2. يتم تعليق قطعة العمل في لوحة التعليق عبر الإنترنت؛
3. أدخل تلقائيًا إلى فرن التسخين المسبق للوحة.(مع إعدادات درجة الحرارة والوقت)
4. رش المسحوق على ستة جوانب من حجرة المسحوق؛(الجانب A/B هو وضع المسحوق الاختياري)
5. التحقق من تأثير الرش ومعدل المسحوق في منطقة الغبار، وضبط التحكم في الغبار بشكل معقول؛
6. الدخول إلى فرن المعالجة تلقائيًا.(مع ضبط درجة الحرارة والوقت)؛
7. أدخل منطقة التبريد خطوة بخطوة؛
8. تشغيل مفتوح مع خط التبريد الطبيعي لمنطقة الجزء السفلي.
9. الشغل حاليا، التفتيش، التعبئة والتغليف؛
